Dane techniczne
Podkreślić:
Maszyna do kręcenia hydraulicznego węża o średnicy 51 mm
,OEM Maszyna do kręcenia hydraulicznych węzłów
,Maszyna hydrauliczna 51 mm
Crimping Range:
14 - 87 mm
Hose Size:
2 cale 4SH
Die Sets:
10
Color:
niebieski
Max. Opening:
25mm
Crimping Force:
640T
Product:
MS-E130 Ściągany węża
Application:
Warsztat
System Pressure:
31,5 MPa
Power:
3kw
Size:
630*450*560 mm
Weight:
190 kg
Kluczowe atrybuty
Nazwa marki:
MENSION
Numer modelu:
MS-E130
Miejsce pochodzenia:
CN
Certyfikacja:
CE RoHS
Minimalna ilość zamówienia:
1 SET
Cena:
Contact Us
Możliwość zaopatrzenia:
1000 zestawów miesięcznie
Czas dostawy:
2 - 7 dni roboczych
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Standardowe opakowanie:
Jedna sklejka na jeden zestaw
Opis produktu

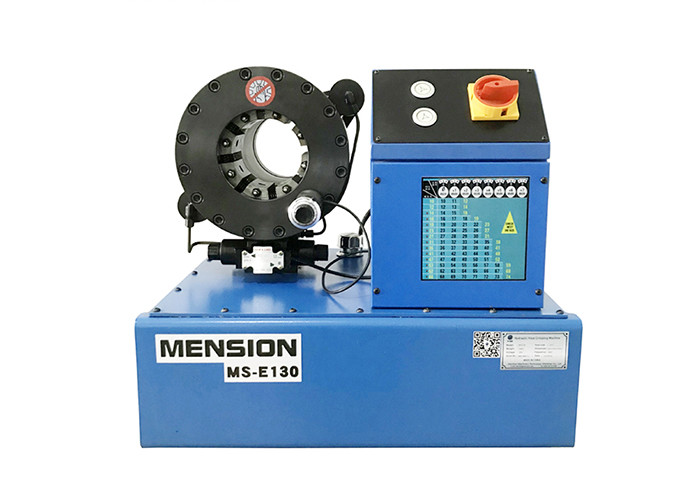

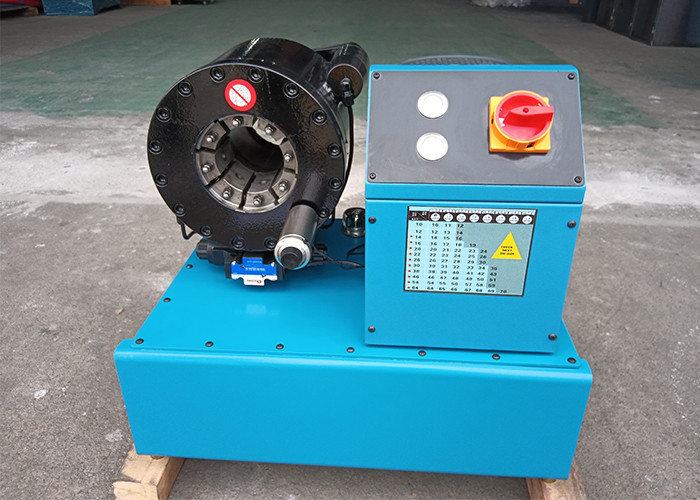

Wyrzutnik węża wysokiego ciśnienia MS-E130
MS-E130 jest hydrauliczną maszyną do zaciskania węzłów typu eksportowego z możliwością wytwarzania elastycznych węzłów i rur gumowych od 1/4" do 2" 4-warstwowych lub nawet 6-warstwowych kabli wysokiego ciśnienia.Jest to idealny wybór dla dużej produkcji węża montażu krympu i produkcji.
Główne zalety
- Niewielkie rozmiary z dużą siłą przycisku
- Nowoczesny system transferu oleju z automatycznym uwalnianiem ciepła
- Szybkie przyciskanie i szybkość otwierania
- Wysokiej wydajności i najwyższej dokładności kręcania z Finn Power Dial
- Stabilna wydajność nawet po latach pracy
Specyfikacje techniczne
| Model | MS-130 Maszyna do kręcenia węzłów kopalni |
|---|---|
| Zakres kręcenia | 14 - 87 mm |
| Siła przycisku | 640 (T) |
| Rozmiar węża | 1/4 - 2 (calo) |
| Max. otwarcie | 25 mm |
| Zestawy gumowe | 10 |
| Rodzaj zestawu biegów | 130 |
| Ciśnienie systemu | 31.5 (Mpa) |
| Dokładność | 0.01 (mm) |
| Kontrola | W państwach członkowskich |
| Napięcie standardowe | 220 (V) / 380 (V) |
| Moc silnika | 3 (KW) |
| Długość | 630 (mm) |
| Szerokość | 450 mm |
| Wysokość | 560 (mm) |
| Waga | 190 (kg) |
E130 Zestawy wycisków hydraulicznych
| Nie umieraj. | Zakres kręcenia | Długość |
|---|---|---|
| 6* | 6 - 8 mm | 35 |
| 8* | 8 - 10 mm | 35 |
| 10* | 10 - 12 mm | 35 |
| 12* | 12 - 14 mm | 35 |
| 14 | 14 - 16 mm | 60 |
| 16 | 16 - 20 mm | 60 |
| 20 | 20 - 22 mm | 60 |
| 22 | 22 - 26 mm | 60 |
| 26 | 26 - 30 mm | 60 |
| 30 | 30 - 38 mm | 70 |
| 38 | 38 - 46 mm | 70 |
| 46 | 46 - 54 mm | 80 |
| 54 | 54 - 64 mm | 80 |
| 64 | 64 - 69 mm | 80 |
| 69* | 69 - 76 mm | 100 |
Uwaga:
1) Dostępne są niestandardowe zestawy matrycy do kręcenia
2) Dostępne są napięcia specjalne 110V, 208V, 240V, 415V
3) * dla niestandardowych zestawów matri
1) Dostępne są niestandardowe zestawy matrycy do kręcenia
2) Dostępne są napięcia specjalne 110V, 208V, 240V, 415V
3) * dla niestandardowych zestawów matri
Akcesoria opcjonalne
- Szybkie narzędzie zmiany
- Szybka zmiana stoiska
- Kontrola UC
- Pedal stopniowy
- Miernik ciśnienia
- Standardowy stojak
Kluczowe cechy
Jednorazowy cylinder do tłoczenia węzła
Ściągany MS-E130 wyposażony jest w silnik hydrauliczny o wysokiej twardości powierzchni o doskonałej odporności na zużycie i kurz,zapewnienie długiego okresu eksploatacji węży i osprzętów o różnych rozmiarach z ferulkami.
10 zestawów zębatek elastyczny
Zestawy matri zawierają odpowiednią twardość od 59HRC do 63HRC, zdolne do przycinania węża hydraulicznego do 2 cali 4SH, przy jednoczesnym utrzymaniu trwałości i długiej żywotności.Standardowe zestawy do prasowania matri nie mają zębów - dostępne są dostosowane zestawy do zębów na powierzchniach ferruli.
Finn Power Dial
Zestaw szczelinowy MS-E130 posiada wysoką dokładność do 0,01 mm.zapewnia stabilną wydajność i jest idealny do prac wymagających precyzyjnej dokładności.
Próbki aplikacji z E130
Maszyna do wiązania może być używana do szybkiego łączenia różnych materiałów, w tym węzłów hydraulicznych, węży przemysłowych, rur lub drutu kablowego.
Instrukcje operacyjne
Po otrzymaniu maszyny do zaciskania węża najpierw sprawdź, czy napięcie maszyny odpowiada Twojemu napięciu, a następnie przejdź do badania i obsługi.
- Dodać olej hydrauliczny T46 około 50L
- Podłącz prąd, włączyć przełącznik, aby sprawdzić, czy połączenie drutu jest prawidłowe
- Zamknij i otwórz głowę 10 razy, aby usunąć powietrze z głowy
- Wybierz odpowiednie zestawy matryc
- Ustaw tarczę na odpowiednią skalę
- Włóż zmontowany węże do głowy i wykonać krympowanie
- Sprawdź, czy średnica jest prawidłowa
