Dlaczego węże hydrauliczne ciągle pękają? 5 ukrytych przyczyn Brakuje 90% techników zajmujących się naprawami

Dlaczego węże hydrauliczne ciągle pękają?

Wchodząc do warsztatu, problem staje się natychmiast widoczny: pod maszyną rozciąga się basen oleju, wybuchł wąż, a linia produkcyjna zatrzymuje się.

To już trzeci raz w ciągu sześciu miesięcy, że ten konkretny zestaw węża się zepsuł.brak wyraźnych śladów cięć lub ścieraniaJednakże, gdy stajesz przed kolejnym zadaniem wymiany, nie możesz nie zastanawiać się: czy otrzymałeś po prostu partię wadliwych węży?ponad 80% przedwczesnych awarii węzłów hydraulicznych nie jest spowodowanych nadciśnieniem lub wadami produkcyjnymi, ale raczej przez ukryte, długotrwałe problemy, które nawet doświadczeni technicy często pomijają podczas instalacji i rutynowych kontroli.

W dalszej części szczegółowo omówiono pięć najczęściej pomijanych przyczyn powtarzających się awarii węzłów i podkreślono, jak skutecznie ich zapobiegać.

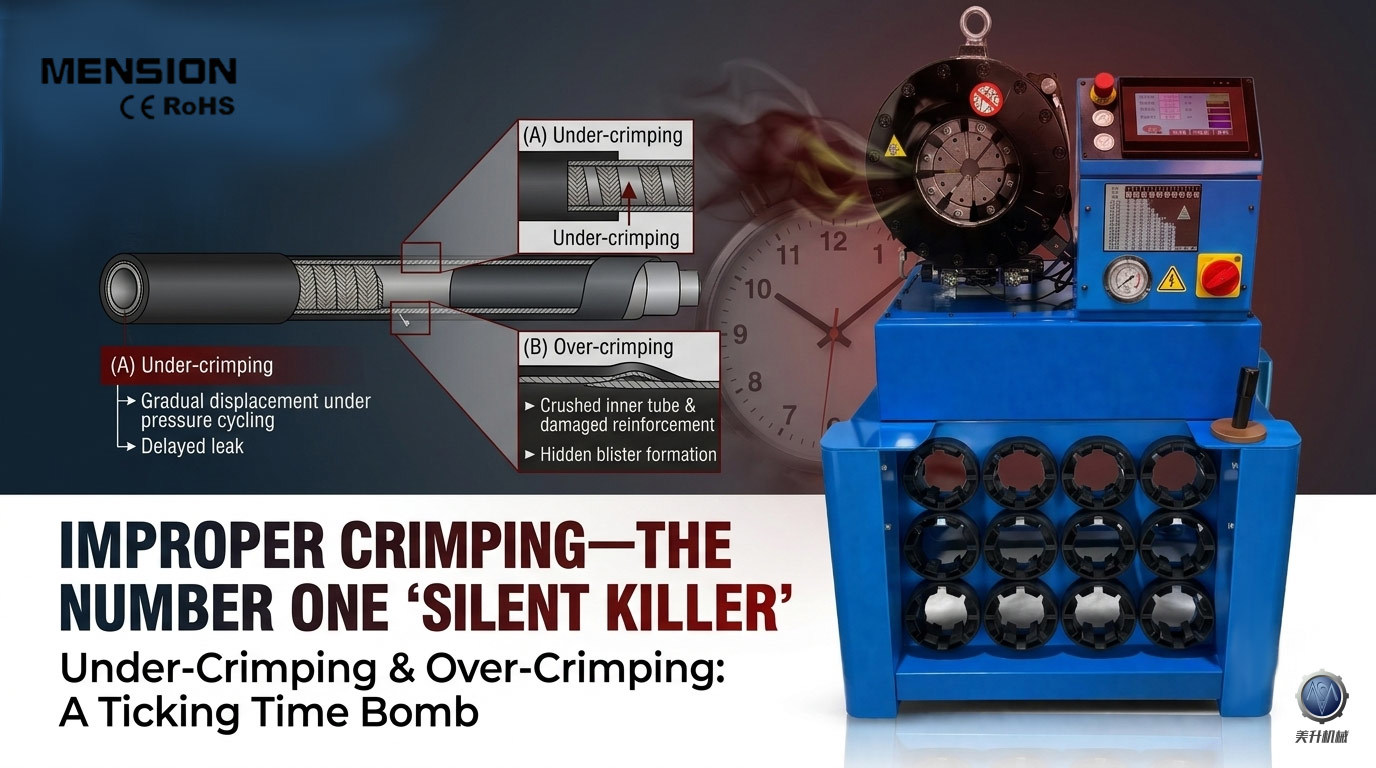

1/Niewłaściwe przycinanie Źródło:

Dlaczego często go pomijamy
Większość ludzi traktuje krympowanie jako prostą kontrolę "przejść/przebić": jeśli urządzenie nie odpadnie natychmiast i nie ma żadnych oczywistych przecieków, jakość krympowania jest uznawana za akceptowalną.Rzeczywistość jest o wiele bardziej niebezpieczna..

Nieprawidłowo zakrzywione łączniki łącznie z zbyt luźnymi lub zbyt ciasnymi łącznikami mogą prowadzić do "opóźnionych" awarii:

Podkręcenie: urządzenie może początkowo wydawać się bezpieczne, ale poddawane jest stopniowemu przemieszczaniu pod wpływem cyklu ciśnienia.warstwa wzmocnienia węża jest często uszkodzona przez przesuwane koło.

Nadmierna siła sprężania może zniszczyć wewnętrzną rurę i uszkodzić wzmocnienie stalowego drutu.odchodzące od urządzenia i w końcu powodujące pęcherze i pęknięcie zewnętrznej osłony.

W rezultacie awarie pęknięć w pobliżu urządzenia są często błędnie przypisywane wzrostom ciśnienia, podczas gdy przyczyna została ustalona kilka miesięcy wcześniej podczas procesu krympowania.

Kluczowe wskaźniki do sprawdzenia: Pęcherzyki lub wybrzuszenie zewnętrznej osłony węża w promieniu 15 cm od urządzenia.

"Migracja" lub przesunięcie pozycji urządzenia w czasie.

Uderzenia wybuchowe występujące ciągle tuż za ferrułą.

Zdecydowane rozwiązanie: przestań polegać na domysłach.i zweryfikować średnicę pierwszego gotowego zespołu na początku każdej zmiany za pomocą cyfrowego zacisku lub miernika kręgowego.

Zapewnienie absolutnej niezawodności:Wykorzystanie cyfrowej maszyny do kręcania, zdolnej do przechowywania wstępnie ustawionych parametrów dla różnych typów węży w celu wyeliminowania błędów konfiguracyjnych i usunięcia potrzeby ręcznego wyszukiwania wykresów lub oszacowania wizualnegoNa przykład, nasz model MS-P32 posiada wbudowane parametry dla ponad 100 zestawów matri i pozwala na precyzyjne ustawienia średnicy skrętu za pomocą cyfrowego sterowania,Zapewnienie, że jakość skrzyni jest wynikiem techniki precyzyjnej, a nie szczęścia.

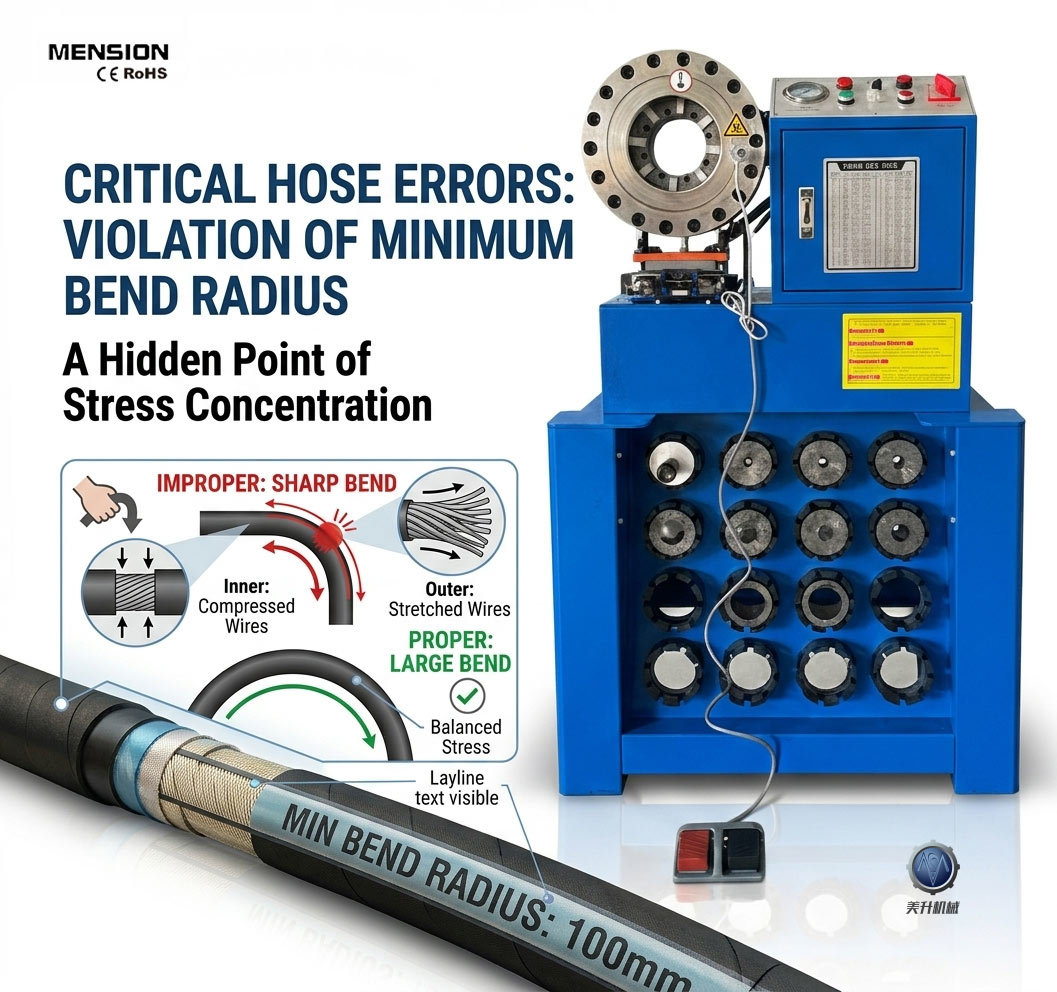

2Naruszenie minimalnego promienia zakrętu

Dlaczego tak łatwo go przeoczyć?

Każdy wąż hydrauliczny ma określony minimalny promień zakrętu, parametr zazwyczaj drukowany bezpośrednio na linii węża.Instalujący często próbują stworzyć ostry zakręt (i(tj. mniejszy promień zakrętu) ułatwiający montaż.

Na wewnętrznej stronie zakrętu jest skompresowana warstwa wzmocnienia stalowego drutu; na zewnętrznej stronie,przewody są rozciągnięte poza ich granice projektoweW ten sposób tworzy się stały punkt koncentracji obciążenia zmęczenia..

Punkty kontroli: Pęknięcie występuje zawsze w miejscu, w którym zakręt węża jest najostrzejszy.

W trakcie pracy układu węże wykazują lekkie zakręcanie lub spłaszczanie się w zakręcie.

Po przecięciu węża w punkcie awarii przekrój przekroju przekroju okazuje się owalny.

Ostateczne rozwiązanie: należy zapoznać się z linią węża lub specyfikacjami minimalnego promienia zakrętu.

W celu zmiany kierunku ruchu należy użyć osprzętu łokciowego lub adaptera 45°/90°; nigdy nie zmuszać węża do ostrego zakręcenia.

W celu zabezpieczenia węża należy użyć zacisków i przewodników, zapewniając jego naturalne, delikatne zakręcenie; zakręty pod kątem prostym są surowo zabronione.

3Ukryte ścieranie i zmęczenie drgawkami

Dlaczego tak łatwo się o nich zapomina?

Najczęstszą przyczyną awarii węża jest ścieranie, jednak najpoważniejsze uszkodzenia często występują poza zasięgiem widzenia, na przykład w punktach styku między węzłami, za uchwytami,lub w obszarach, w których wibracje powodują ciągłe mikro-tarcie.

W pompach wyładowania i w silnikach,wysokiej częstotliwości mogą generować mikroskopijne pęknięcia zmęczenia w warstwie wzmocnienia stalowego drutuWęża może wydawać się nienaruszona na zewnątrz, ale straciła jedną trzecią wewnętrznej mocy nośnej; nagły wzrost ciśnienia może spowodować pęknięcie węża.

Punkty kontroli:
Brudna lub "niewyraźna" tekstura, gdy ręka przechodzi przez zewnętrzną osłonę węża.

Ślady kontaktowe lub ścieranie w punktach wiązania węzłów (tj. węzły wcierające się ze sobą).

Plamy o kolorze rdzy pojawiające się tam, gdzie ścieranie przebiło się przez zewnętrzną osłonę, aby odsłonić wewnętrzną warstwowę stalowego drutu.

Kompleksowe rozwiązania:
W każdym miejscu, w którym ma miejsce kontakt, należy zainstalować obudowę spiralną, rękawy z nylonu lub zabezpieczenie węża, które jest podatne na ścieranie.

W celu zminimalizowania ruchu wywołanego wibracjami należy zainstalować zaciski mocowania co 2 do 3 stopy (około 0,6 do 0,9 metra).

W celu oddzielenia zestawów węzłów należy użyć zacisków rozstawczych i zapobiegać ich pocierania się lub przecinania się.

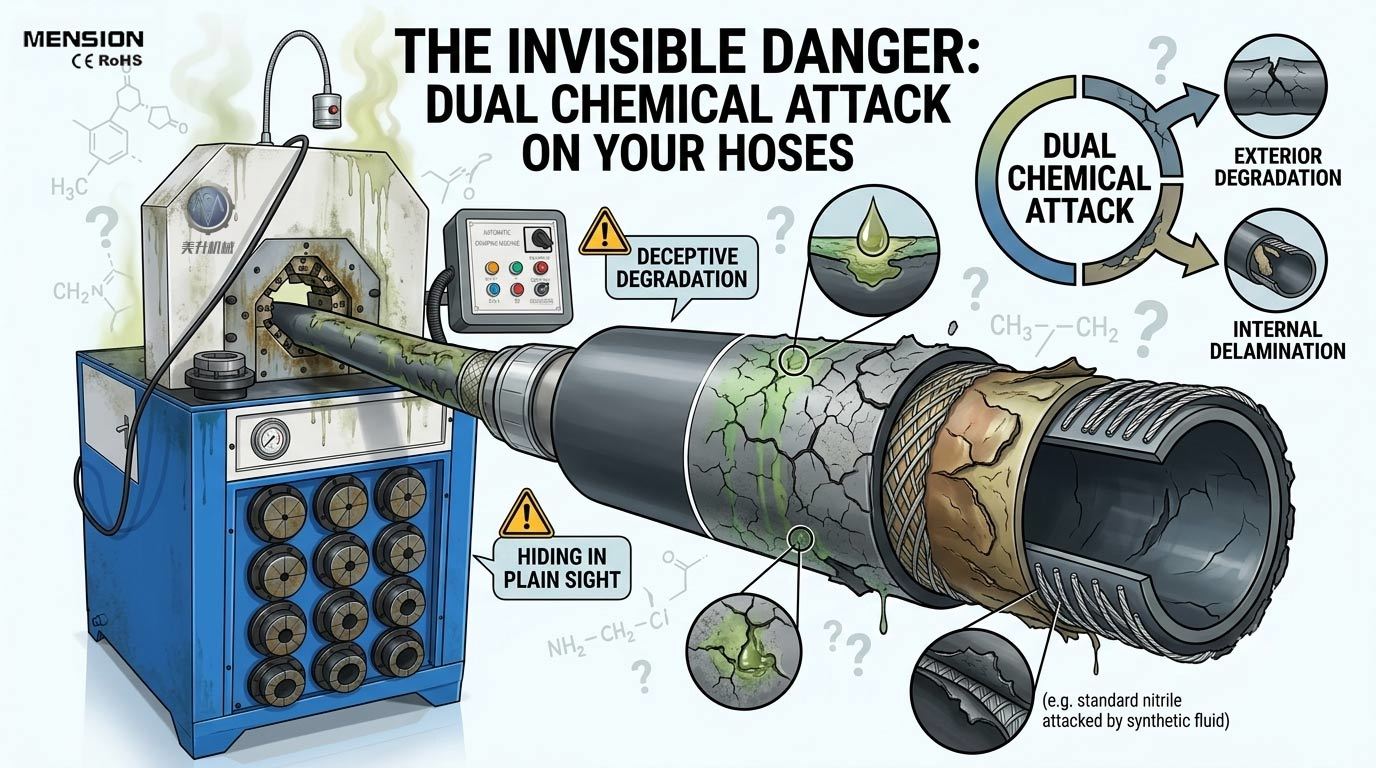

4Niezgodność chemiczna ∆użycie wewnętrzne i zewnętrzne węża

Dlaczego często go pomijamy
Przy wyborze materiałów węża, ludzie często priorytetem jest kompatybilność płynów, zaniedbując zewnętrzną część węża.odtłuszczacze, mgły kwasowe z akumulatora, a nawet niektóre tłuszcze mogą powodować zmiękczenie, obrzęk lub kruchość osłony węża, co ostatecznie pozwala na przenikanie substancji chemicznych przez warstwę wzmocnienia.Niezgodność wewnętrzna jest równie zwodnicza.Jeśli standardowy wąż z gumy nitrylowej zostanie błędnie zastosowany z płynami estrowymi syntetycznymi lub płynami zawierającymi silne dodatki, wewnętrzna rurka może się opuchnąć, delaminatyzować,lub płatki, podczas gdy węże wyglądają całkowicie normalnie z zewnątrz.

Znaky, na które należy uważać:

Pokrycie węża jest lepkie, miękkie lub obrzękliwe.

Po otwarciu uszkodzonego węża wewnętrzny materiał rury wykazuje oznaki rozpadu lub łuszczenia.

Niewyjaśniony, stopniowy spadek ciśnienia w układzie spowodowany degradacją wewnętrzną.
Przed wyborem węża zamiennego należy zawsze sprawdzać zgodność chemiczną zarówno wewnętrzną, jak i zewnętrzną.

W trudnych środowiskach chemicznych należy zaktualizować węże o wyższej odporności chemicznej zarówno na pokrywę, jak i rurę wewnętrzną (np. węże wykonane z EPDM lub FKM).

Używaj czyszczących na bazie wody na zewnątrz węża i unikaj agresywnych odtłuszczaczy; ponownie sprawdzaj zgodność, gdy zmienia się płyn hydrauliczny lub protokoły czyszczenia.

5. Starzenie cieplne i ekstremalne temperatury

Dlaczego często jest pomijana?
Ciepło jest uniwersalnym przyspieszaczem różnych procesów starzenia.żywotność węża zmniejsza się o połowęJednakże technicy często pomijają fakt, że problem rzadko wynika wyłącznie z temperatury otoczenia.

temperatury płynu hydraulicznego (która może gwałtownie wzrosnąć podczas cykli pracy szczytowej),

ciepło promieniujące z bliskich bloków silnika, kolektorów wydechowych lub zespołów grzejników,

I bezpośrednie światło słoneczne w niektórych instalacjach zewnętrznych.

Węże przeznaczone do ciągłej temperatury pracy 100°C będą miały obciążenie cieplne 140°C, jeśli będą narażone na działanie cieczy o temperaturze 120°C i promieniowania cieplnego o temperaturze 20°C.W rezultacie jej długość życia spada z lat do kilku miesięcy..

W temperaturze poniżej zera materiały gumowe twardnieją i stają się kruche. Węża, która dobrze się gięje w temperaturze 25°C, mogą pęknąć podczas początkowego ruchu maszyny w warunkach -10°C.

Najważniejsze oznaki, które należy sprawdzić: pęknięcia w okładce, delikatne pęknięcia, podobne do sieci, lub delikatne, "pęknięte" odczucie po wygięciu węża.

Węże, które pozostają skręcone lub zdeformowane po uwolnieniu ciśnienia.

Niewydolności wykazujące sezonowe schematy: kruche złamania zimą w porównaniu z zmiękczeniem i pęcherzami latem.

Najlepszym rozwiązaniem jest zainstalowanie osłon cieplnych, które chronią węże przed promieniowaniem cieplnym.

W celu sprawdzenia rzeczywistej temperatury powierzchni węża podczas pracy należy użyć termopary lub termometru podczerwonego.

Wybierz węże wykonane z materiałów odpornych na wysoką temperaturę do obszarów o wysokiej temperaturze (np. pokrywy z mieszanki kauczuku silikonowego, wewnętrzne rurki FKM).

W chłodnym klimacie przed uruchomieniem cykli pracy o wysokiej intensywności należy umożliwić rozgrzanie się systemu i cyrkulację płynu przy niskim ciśnieniu.

Zarządzanie niezawodnością węża

Częste pęknięcia węzłów nie są nieszczęściem, ani też nie są zwykle spowodowane wadliwą partią.kosztowny sygnał, że jeden (lub więcej) z pięciu ukrytych problemów istnieje w systemieDobrą wiadomością jest to, że problemy te są łatwe do rozwiązania, gdy tylko wiesz, jak je rozwiązać.

Nasz cyfrowy hydrauliczny węzłowy wiertnik MS-P32 posiada wstępnie ustawione specyfikacje i cyfrowe sterowanie średnicą.dostarczanie precyzyjnych, konsekwentne wyniki i zapewnienie, aby każde zestawienie spełniało standardy od pierwszej próby.
